Серия P
сверхмощный станок для лазерной резки труб
- Мощность: 3 кВт-20 кВт
- Макс. вес одной трубы: 1200кг/2000кг
- Максимальная длина обработки: 9500мм/12500мм
связаться с намиОбзор
Станок лазерной резки труб серии P для тяжелых условий эксплуатации
Прецизионный сварочный станок, профессиональный программный анализ, хорошая устойчивость, полая структура станины станка, стабильная структура и высокая точность обработки. Конструкция с тремя патронами, точное предотвращение, интеллектуальный вспомогательный зажим, независимое управление.
Функции

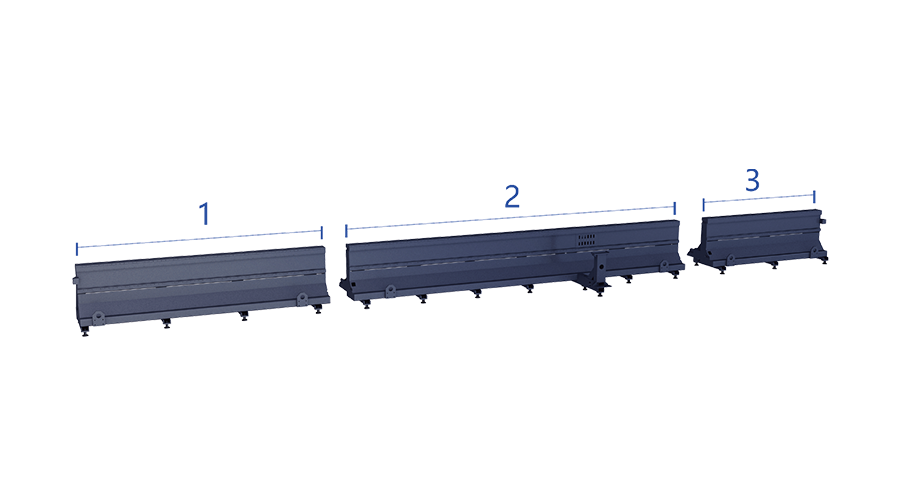

Станина сращивающей машины
- Структурная конструкция многосекционной станины стыковочного станка использует позиционирующий шпоночный паз, что делает сборку более простой, стабильной и надежной. Полая конструкция станины станка, устойчивая конструкция и высокая точность обработки.

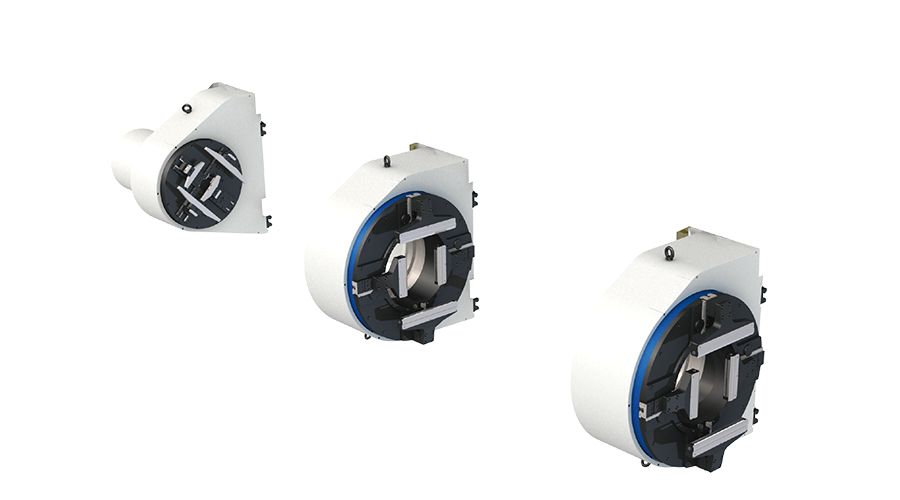

Конструкция с тремя патронами
- Точное избегание
- Интеллектуальный вспомогательный зажим
- Независимо управляемый
Безотходная резка
- Отсутствие отходов на последнем сегменте трубы благодаря конструкции с тремя патронами

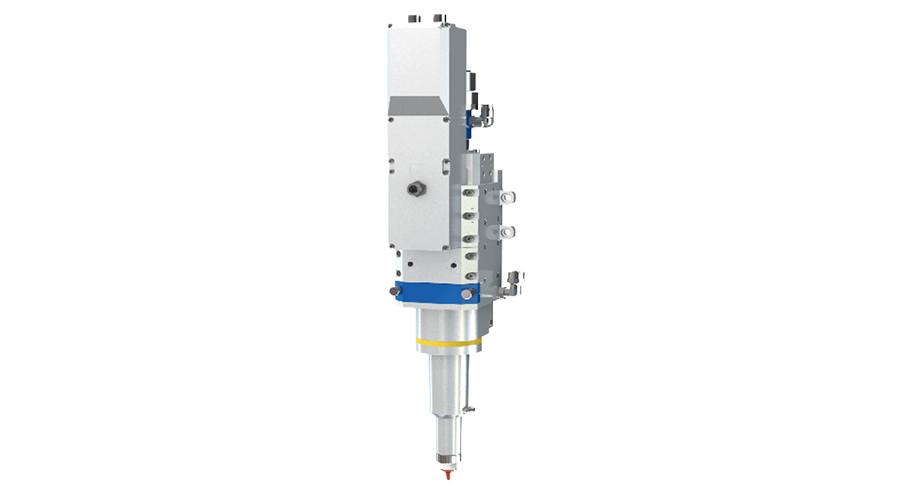

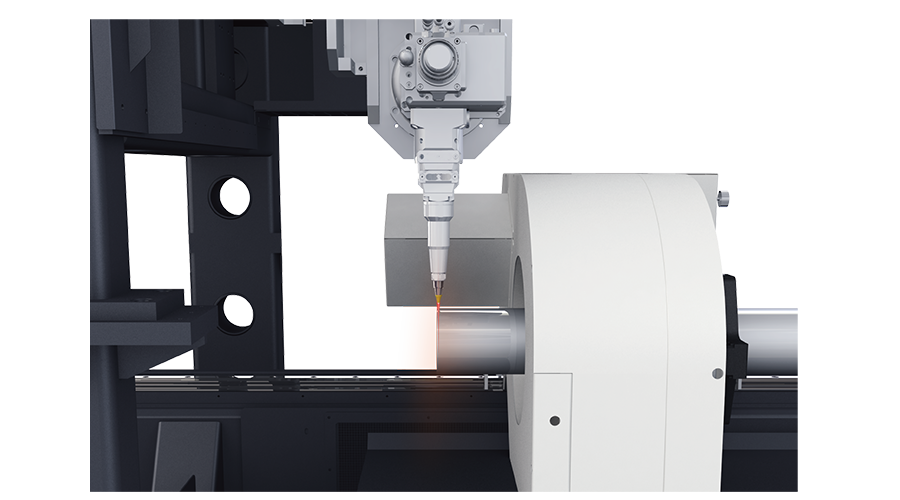

Автоматически фокусирующаяся режущая головка
- Фокусное расстояние автоматически подстраивается под различные материалы и толщины, обеспечивая наилучшее расстояние резки.
- Тонкая конструкция датчика более удобна для резки труб специальной формы.

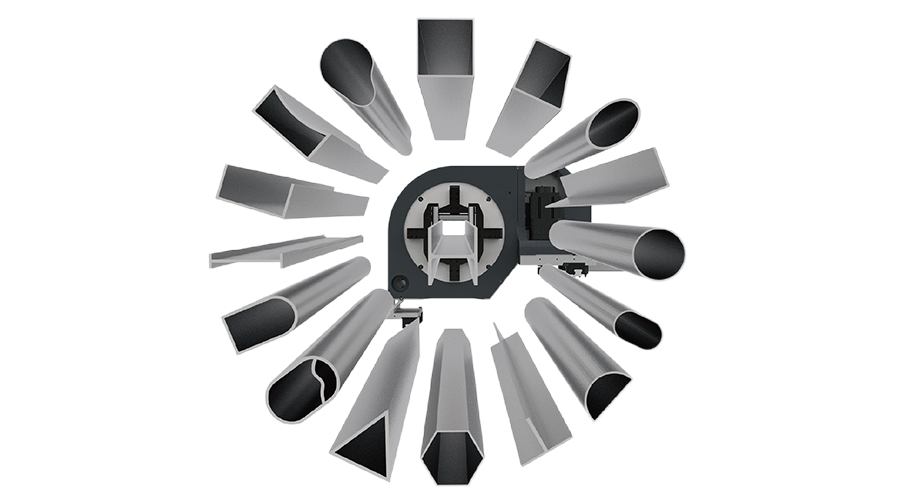

Разнообразный режим зажима
- Различные типы труб можно свободно зажимать в пределах калибра патрона, что позволяет преодолеть ограничения по форме труб и обеспечивает больше типов обработки.

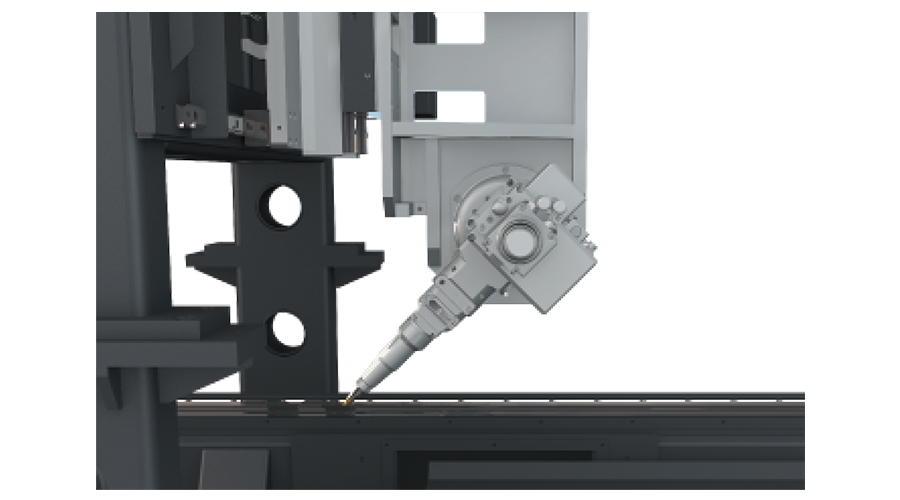

Функция резки под углом (опционально)
- Независимая разработка QLTEK LASER — резка под углом ±45°
- Поддерживает резку под любым углом 360 °, с резкой заданной формы
Параметры
| Серия P | P3 | P5 |
| Мощность | 3 кВт-12 кВт | 3 кВт-20 кВт |
| Диапазон обработки | Φ40мм-360мм □40мм-250мм | Φ50мм-508мм □50мм-350мм |
| Точность позиционирования по осям X/Y | ±0,05 мм/м | ±0,05 мм/м |
| Точность повторного позиционирования по осям X/Y | ±0,03 мм | ±0,03 мм |
| Макс. скорость холостого хода | 60 м/мин | 40 м/мин |
| Макс. скорость вращения патрона | 80 об/мин | 50 об/мин |
| Макс. вес одной трубы | 1200 кг | 2000 кг |
| Максимальная длина обработки | 9500 мм (опционально 12500 мм) | 12500мм |

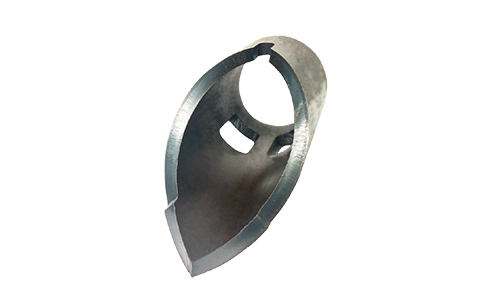

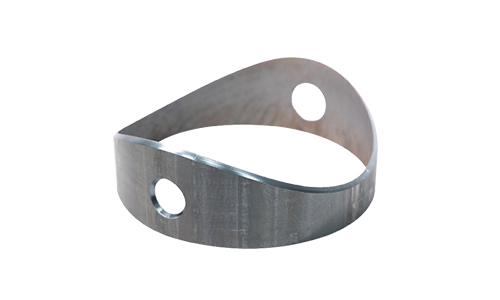

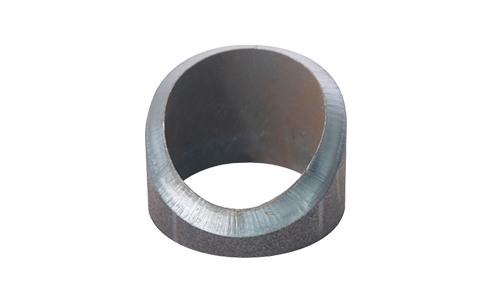

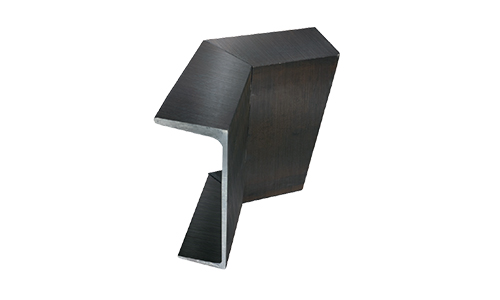

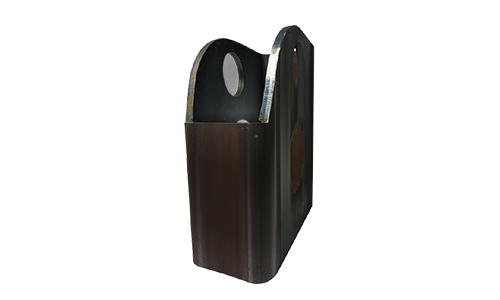

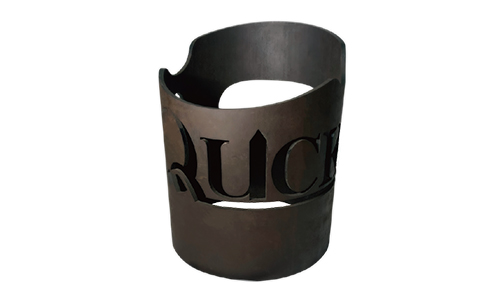

Образцы
