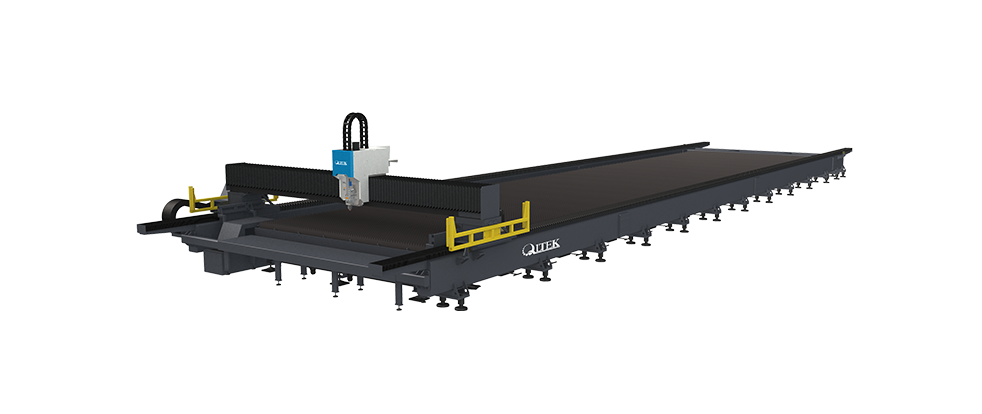

Серия HG
сверхширокоформатный станок для резки волоконным лазером
- Мощность: 12 кВт-80 кВт
- Рабочая зона (длина * ширина): 15000мм*3000мм,15000мм*3500мм,15000мм*4000мм
связаться с намиОбзор
Серия HG — сверхширокоформатный волоконный лазерный станок для резки
Сверхширокоформатный станок для резки волоконным лазером Точная сварка комбинированной станины токарного станка, сегментированное и напольное соединение, станина токарного станка отделена от верстака, автоматическая система смазки, интеллектуальная интеграция, визуальный контроль и отсутствие необходимости в обслуживании, последующая структура удаления пыли, меньше дыма и пыли, защита окружающей среды.
Функции

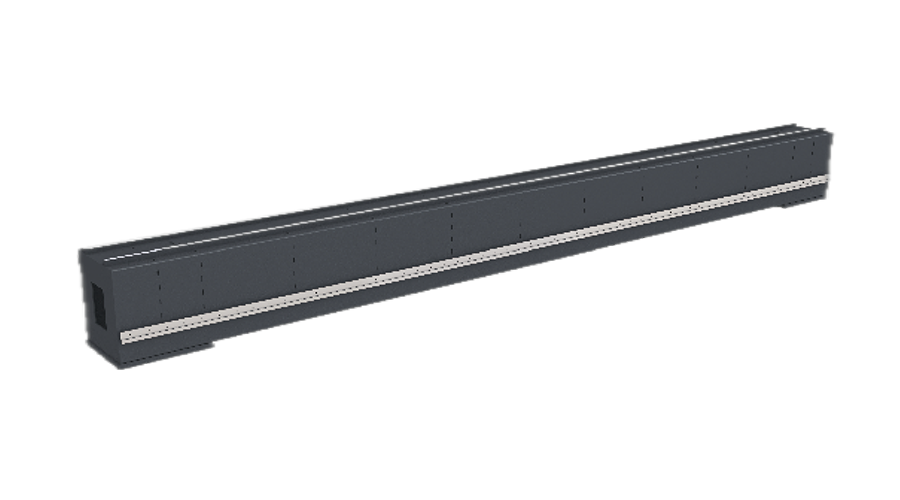

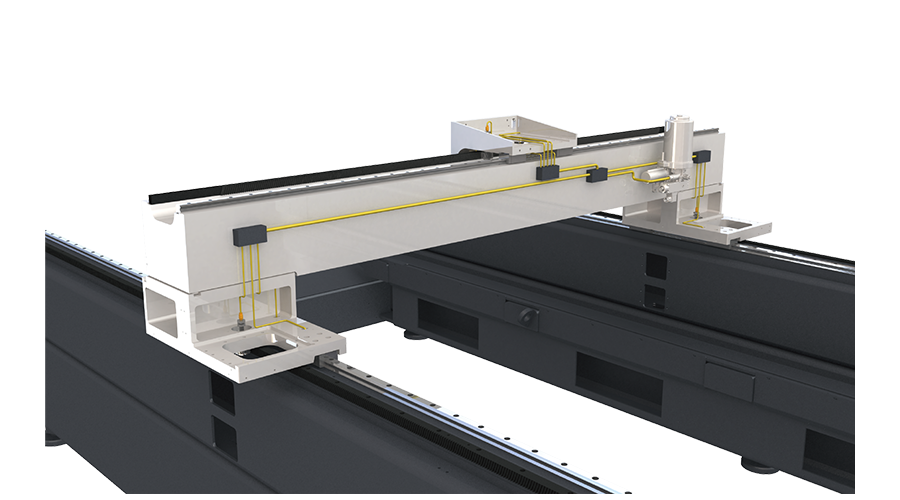

Интегрированная стальная сварная балка
- Небольшая величина деформации
- Высокоточный
- Хорошие динамические характеристики

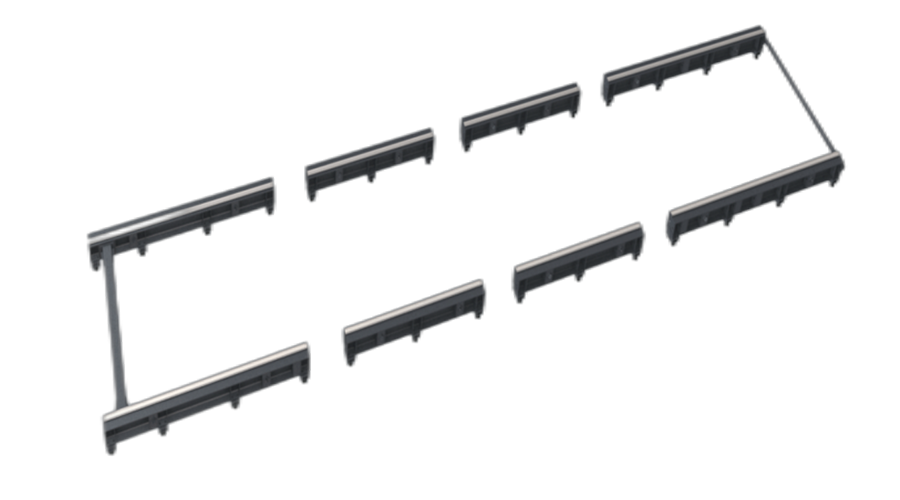

Станина токарного станка с точной сваркой
- Сегментированное и напольное соединение
- Станина токарного станка отделена от верстака
Автоматическая система смазки
- Интеллектуальная интеграция
- Визуальный контроль и отсутствие необходимости в обслуживании

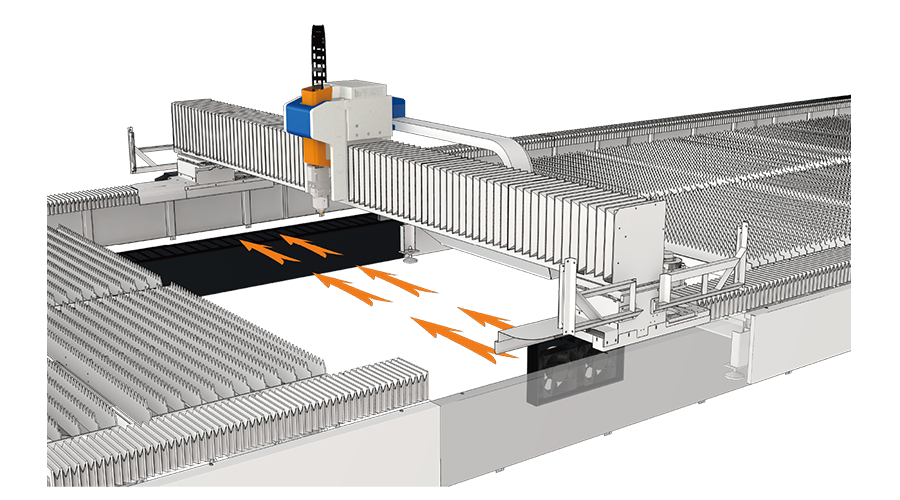

Последующая структура удаления пыли
- Меньше дыма и пыли, защита окружающей среды

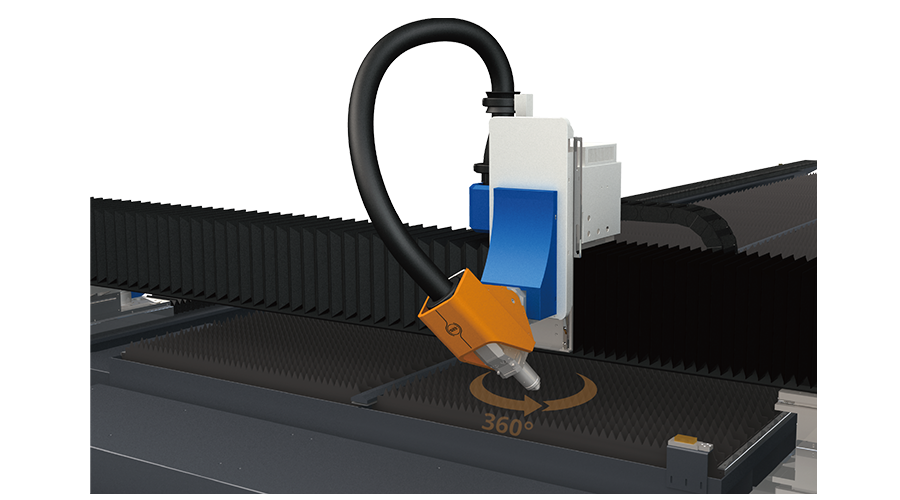

Механизм вращения вала A/B под несколькими углами (опционально)
- Точный контроль траектории резки скосов. Возможность резки по осям k, x, y, a, v и т. д. Возможность реализации резки с бесконечным вращением на 360 градусов.

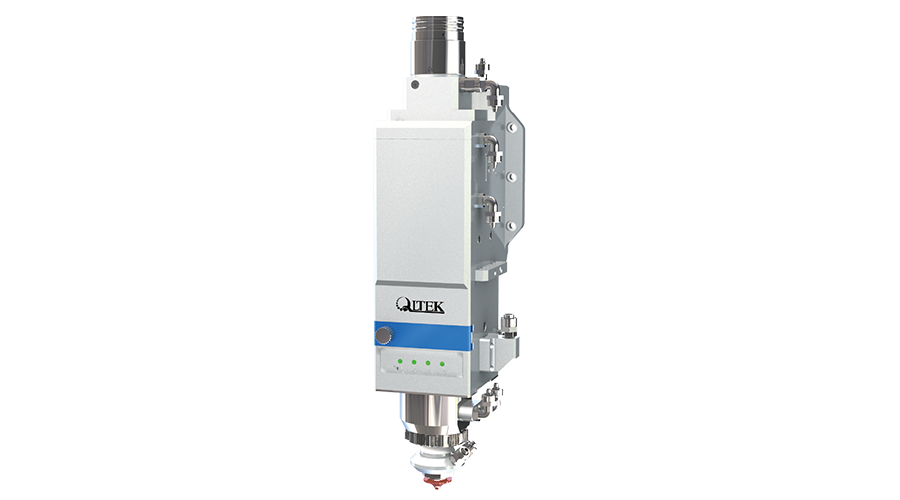

Автоматическая фокусирующая лазерная режущая головка
- Совершенно новая оптическая конструкция, охватывающая более 90% площади водяного охлаждения, контролирующая теплоотдачу при резке
- Многослойная конструкция защитного зеркала выдвижного типа, простота обслуживания и низкие эксплуатационные расходы
- Многократное определение температуры, мониторинг состояния режущей головки в режиме реального времени
Параметры
| Серия HG | HG15030 | HG15035 | HG15040 |
| Мощность | 12 кВт-80 кВт | 12 кВт-80 кВт | 12 кВт-80 кВт |
| Площадь резки (длина*ширина) | 15000мм*3000мм | 15000мм*3500мм | 15000мм*4000мм |
| Перемещение по оси X | 15000 мм (длина может быть изменена в соответствии с требованиями) | ||
| Перемещение по оси Y | 3100 мм | 3600 мм | 4100 мм |
| Перемещение по оси Z | 270 мм | 270 мм | 270 мм |
| Точность позиционирования осей X/Y | ±0,05 мм/м | ±0,05 мм/м | ±0,05 мм/м |

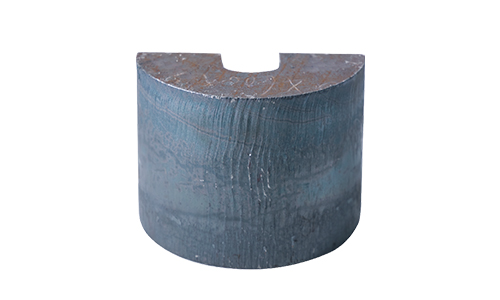

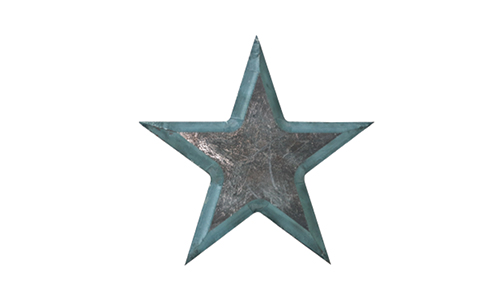

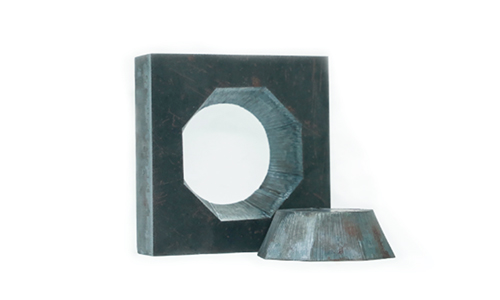

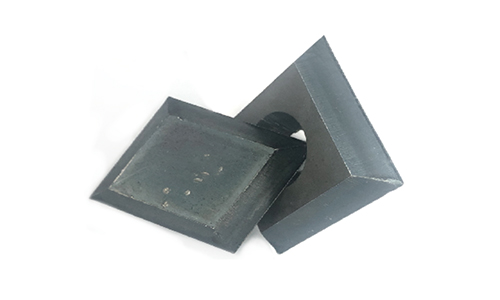

Образцы
